金属-玻璃结构（U形管式）真空管型太阳集热器结构与工作原理

结构：U形管式真空集热管按插入管内的吸热板形状不同，有平板翼片和圆柱形翼片两种。金属翼片与U形管（铜管）焊接在一起。

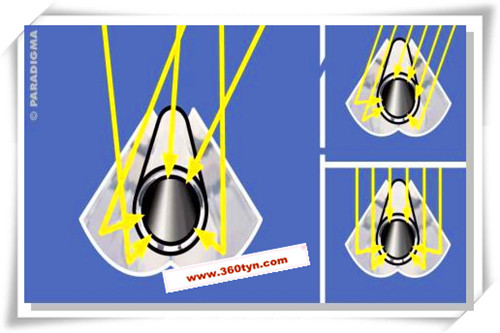

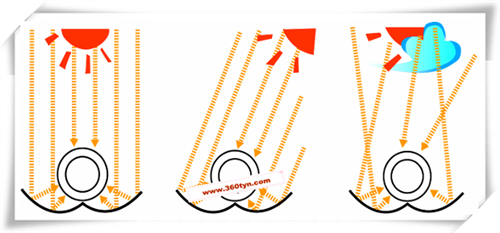

CPC型U型承压式真空管半导体制冷器工作原理：太阳光能透过外玻璃管照射到内管外表面吸热体上转换为热能，然后加热内玻璃管内金属翼片，热量通过金属翼片和铜管传递给U型铜管内的介质，由于玻璃管夹层之间被抽真空，有效降低了向周围环境散失的热损失，使集热效率得以提高。
